Diagnóstico de la batería de alto voltaje de Tesla

La batería de alto voltaje es uno de los componentes más caros y técnicamente complejos de un Tesla. Su estado influye directamente en la autonomía del vehículo, sus características de funcionamiento y los costes de uso a largo plazo. Una reducción de la autonomía, la aparición de errores, problemas de carga o la compra de un Tesla de segunda mano pueden ser motivos para comprobar el estado de la batería.

Actualmente, para ello se pueden utilizar varias herramientas:

• realizar la prueba de batería integrada de Tesla,
• utilizar la herramienta oficial Tesla Toolbox,
• como alternativa para el trabajo diario, utilizar el escáner de diagnóstico LOKI PRO.

Prueba de la batería de alto voltaje integrada en Tesla

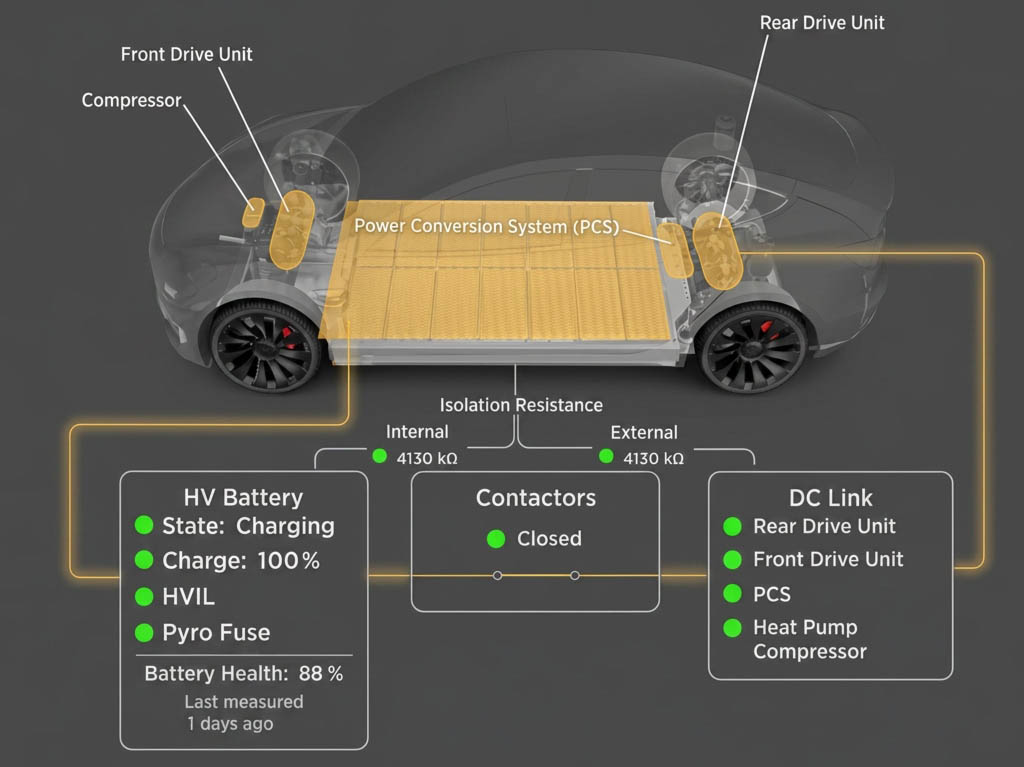

Los vehículos Tesla disponen de una función integrada para comprobar el estado de la batería de alto voltaje. El propietario puede iniciar por su cuenta el procedimiento HV Battery State of Health (SOH) Test. Esta prueba resulta útil para obtener una evaluación general del estado de la batería de alto voltaje. Al finalizar, el propietario puede comprobar qué parte de la capacidad energética original conserva la batería. Además, durante la prueba, en el proceso de descarga profunda, el sistema de gestión de la batería (BMS) se recalibra. Después de completar el procedimiento, la autonomía estimada que se muestra en el cuadro de instrumentos pasa a ser lo más precisa posible.

Sin embargo, esto no es suficiente para realizar un análisis detallado del estado de la batería. Si el resultado es inferior al esperado, surge una pregunta importante: ¿qué está ocurriendo en el interior de la batería y la reducción de sus prestaciones se debe a una degradación natural o a un problema en determinados elementos?

Qué permite comprobar Tesla Toolbox en la batería

Para los profesionales de los servicios técnicos, Tesla ofrece Tesla Toolbox, una herramienta oficial con un amplio conjunto de funciones de diagnóstico y servicio. Sin embargo, Tesla Toolbox por sí solo no es suficiente para obtener información detallada sobre el estado de la batería de alto voltaje. Para acceder a los datos del BMS se necesita equipamiento adicional: un adaptador PCAN, que permite establecer la conexión con el sistema de gestión de la batería.

Al utilizar Tesla Toolbox junto con un adaptador PCAN, el técnico puede obtener los siguientes datos:

• Información sobre el estado del aislamiento.
• Tensión actual de la batería.
• Resistencia de aislamiento.
• Nivel de carga (SOC) máximo y mínimo entre los bricks de la batería.
• Tensión máxima y mínima de los bricks.
• Temperatura máxima y mínima de los módulos.

Este conjunto de datos permite evaluar la variación general de los parámetros y obtener una visión bastante clara del estado de la batería. Sin embargo, si los parámetros obtenidos indican un posible problema, el técnico puede necesitar determinar exactamente dónde se encuentra la desviación y qué elementos la están provocando. Es precisamente en esta etapa cuando LOKI PRO resulta especialmente útil.

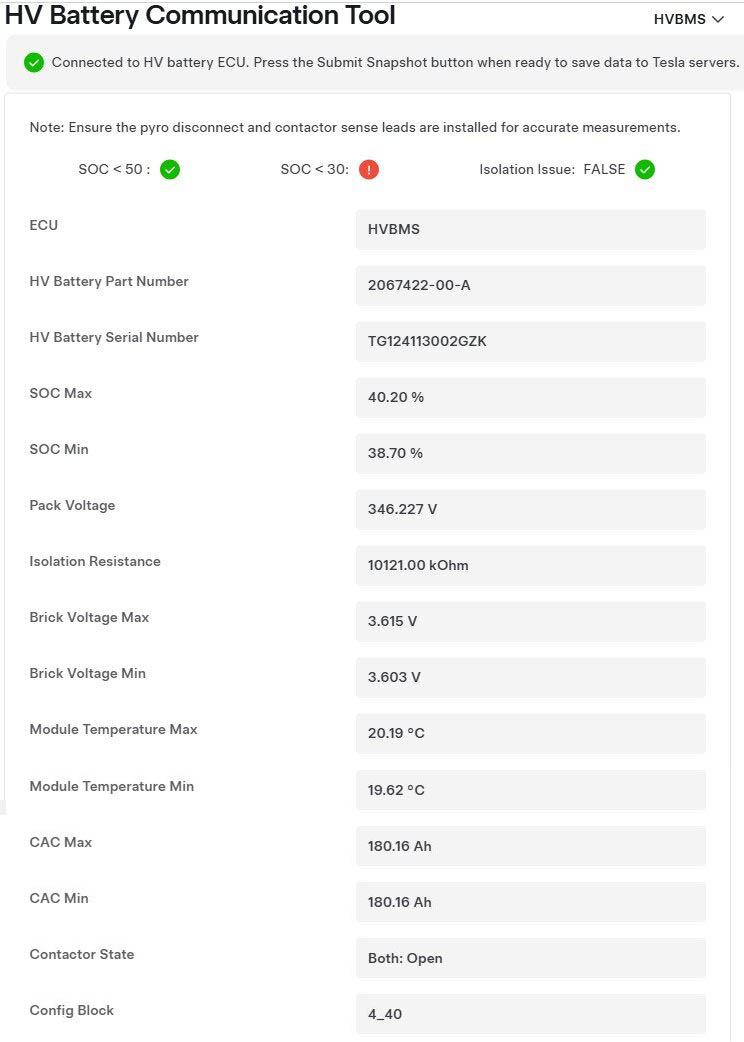

Resultados del diagnóstico de la batería de alto voltaje en Tesla Toolbox mediante un adaptador PCAN.
Fuente: Tesla Service Manual — Low Internal Isolation Diagnostics – HV System (Test).

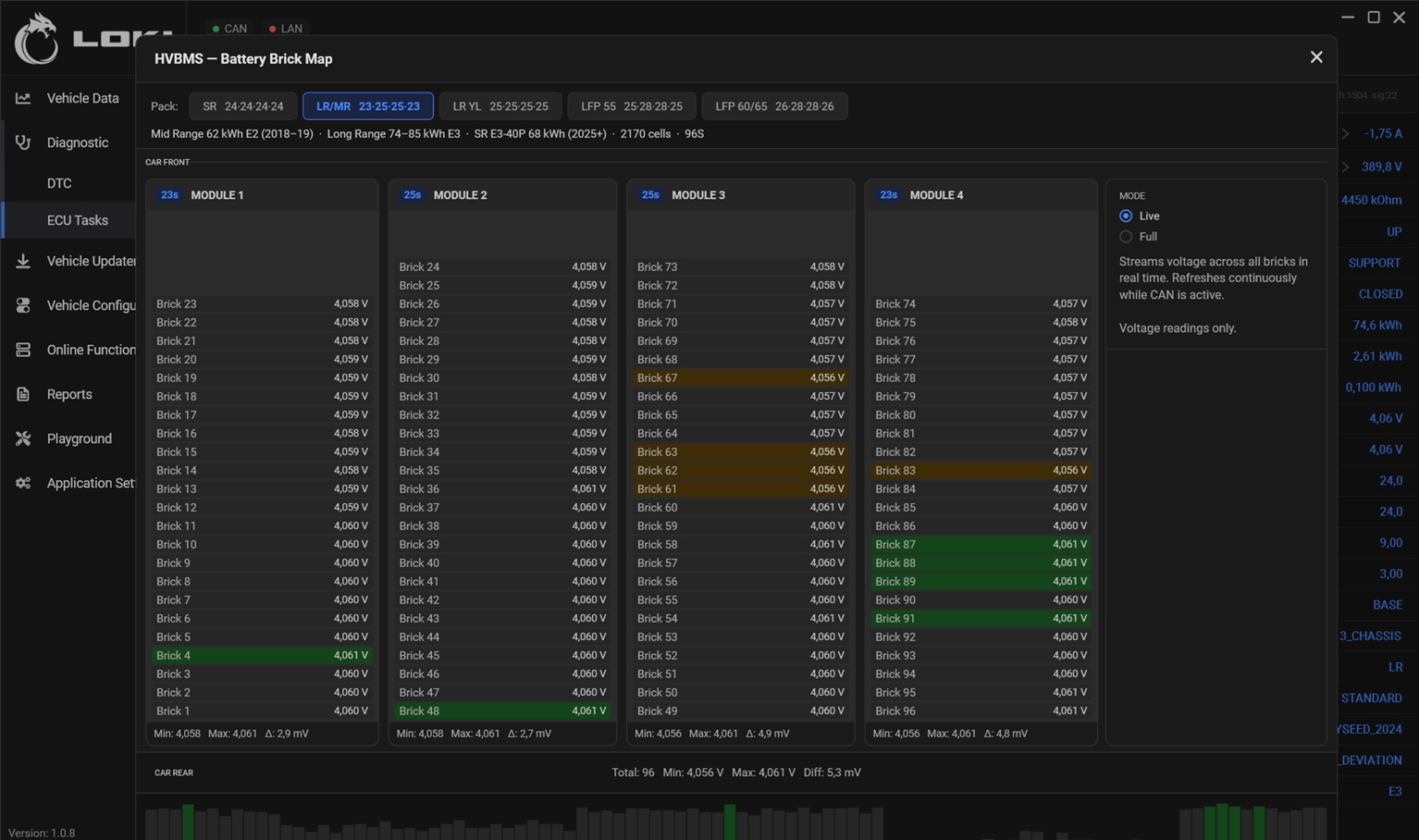

Qué permite ver LOKI PRO

LOKI PRO obtiene los datos del sistema de gestión de la batería (BMS) directamente a través de la interfaz de diagnóstico del vehículo y permite al técnico analizar los parámetros de cada brick, entre ellos:

• consultar la tensión de cada brick;
• consultar el nivel de carga (SOC) de cada brick;
• analizar la capacidad de cada brick (CAC);
• calcular las diferencias entre los valores;
• generar gráficos de los parámetros obtenidos.

Este nivel de detalle permite pasar de la pregunta «¿cuánto se ha degradado la batería?» a una pregunta mucho más importante: «¿qué está ocurriendo realmente en el interior de la batería?».

El valor práctico del análisis detallado de los parámetros que proporciona LOKI PRO reside en la posibilidad de obtener una evaluación más objetiva del estado de la batería de alto voltaje, por ejemplo:

Degradación natural leve. La autonomía ha disminuido, pero los parámetros de los bricks se mantienen relativamente uniformes y no muestran desviaciones significativas. En este caso, intervenir en la batería puede no estar justificado y el vehículo puede seguir utilizándose.

Desequilibrio significativo. Algunos bricks presentan valores diferentes respecto al conjunto. En este caso, es necesario realizar comprobaciones adicionales para determinar si el equilibrado u otro procedimiento de servicio puede ayudar.

Indicios de una avería. El conjunto de parámetros indica desviaciones importantes en determinados bricks. Esto constituye un motivo para realizar un diagnóstico más profundo y, posiblemente, reparar la batería.

De este modo, el técnico obtiene, sin desmontar la batería, los datos necesarios para decidir cómo continuar el trabajo. Los resultados también pueden presentarse al propietario del vehículo en forma de informe, explicando de manera clara el estado actual de la batería y justificando los siguientes pasos recomendados para solucionar el problema.

Conclusión

LOKI PRO proporciona a los técnicos una herramienta práctica para analizar rápidamente el estado de la batería de alto voltaje de Tesla, incluyendo la tensión de cada brick, CAC, SOC, las diferencias entre valores, Live Data y gráficos.

Con LOKI PRO, el técnico puede obtener en pocos minutos una visión estructurada del estado de la batería y determinar el siguiente paso: continuar utilizando el vehículo, realizar un equilibrado o pasar a un diagnóstico más profundo y a la reparación de la batería.
